更新時間:2026-04-03
點擊次數:59
半導體單壁碳納米管因其zhuo越的電學性能,被視為未來電子器件、生物傳感及柔性電子領域的核心材料。然而,在納米尺度下,如何精準表征其界面性質成為一項重大挑戰。近日,一項發表于Nanotechnology期刊的研究成果成功破解了碳納米管電子束誘生電流成像中的襯度反轉之謎,揭示了dian覆傳統認知的物理機制。這項由湘潭大學、浙江大學、北京大學等機構聯合完成的研究,其成功的關鍵之一,是采用了澤攸科技SEM納米探針臺這一核心原位表征工具。


掃描電子顯微鏡中的電子束誘生電流技術,是表征半導體器件內部結構、評估局部缺陷及金屬接觸特性的重要手段。然而,當面對一維碳納米管器件時,基于三維體半導體模型的傳統EBIC理論遇到了嚴峻挑戰——成像襯度會隨電子束落地能量發生劇烈變化甚至反轉,使得定量分析金屬-納米管接觸電阻等核心問題缺乏可靠的理論依據。

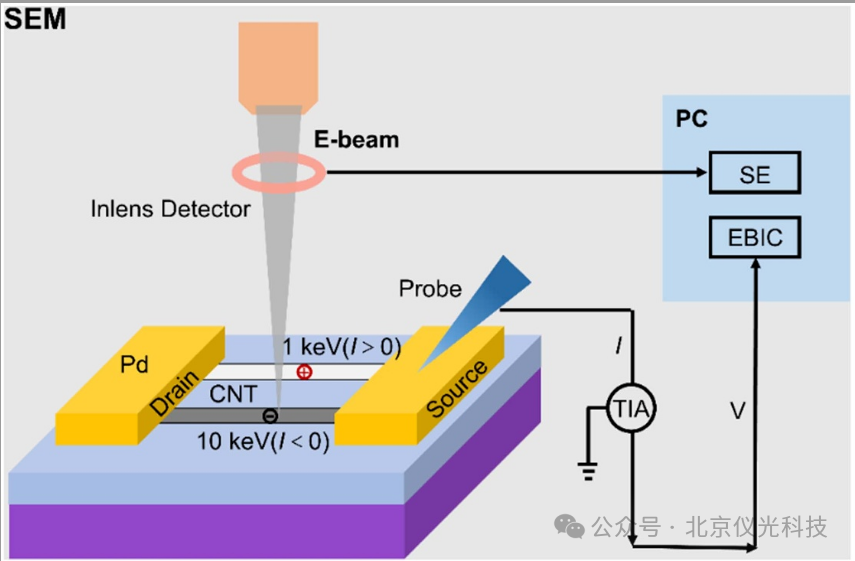

掃描電鏡中雙模式二次電子/電子束誘導電流成像裝置示意圖


研究團隊創造性地在澤攸科技SEM納米探針臺構建的原位測量平臺上,同步采集了樣品的二次電子信號與EBIC信號,對比分析了1 keV和10 keV兩種落地能量下的成像表現。

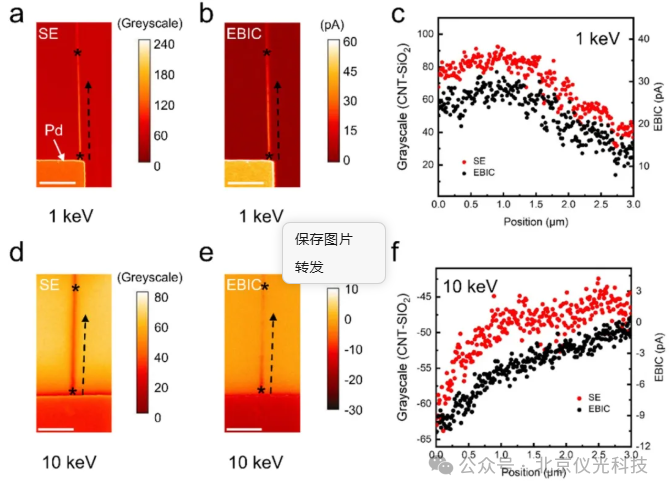

1 keV與10 keV落地能量下Pd-碳納米管接觸區域的二次電子與電子束誘導電流對比成像
研究發現了dian覆性的結果:
在1 keV低能量下,二氧化硅襯底表面積累正電荷,碳納米管區域呈現亮襯度
在10 keV高能量下,襯底轉為負電荷積累,碳納米管區域呈現暗襯度
這一現象證明,碳納米管器件的EBIC信號強度與二次電子發射效率存在強相關性,其成像機制由襯底充電極性和電子劑量主導,而非傳統的內建電勢理論。

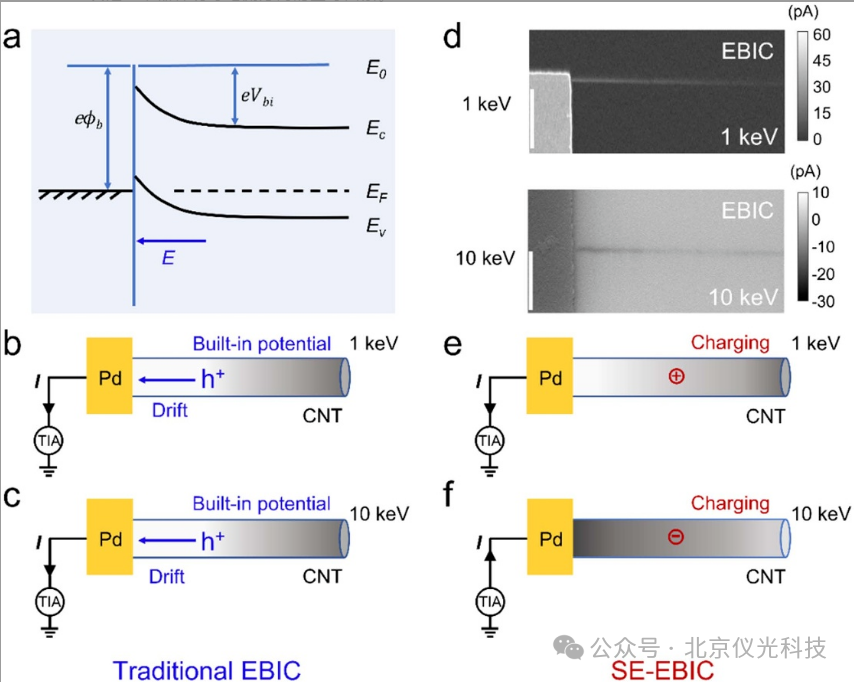

傳統電子束誘導電流機制預測、實驗觀測與本文提出的二次電子驅動EBIC機制對比


澤攸科技SEM納米探針臺在實驗中發揮了三大關鍵作用:
1. 納米級精確定位
探針臺通過三維納米級位移控制,使探針能夠準確觸達并連接碳納米管器件的源極電極,建立了穩定的電學連接。
2. 微弱信號可靠傳輸
探針將捕獲到的皮安級微弱感生電流信號,穩定傳輸至外部高精度電流放大器進行處理,確保了信號的高保真度。
3. 高質量圖像重建
通過穩定的物理連接,實現了EBIC信號與掃描位置的實時對應,最終重建出清晰、高信噪比的電學圖像。

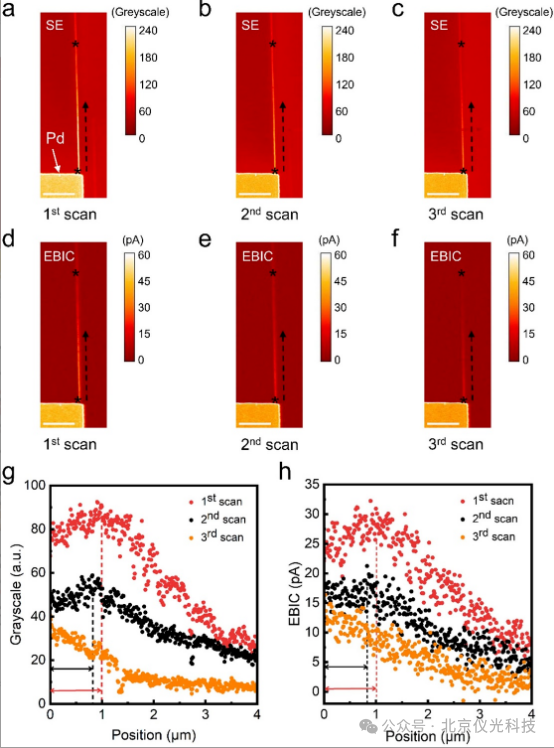

在1 keV落地能量下,隨著電子束劑量增加,Pd-碳納米管接觸處的二次電子與電子束誘導電流圖像及信號分布演變


澤攸科技SEM納米探針臺不僅是電學測量的工具,更是一個功能強大的原位測試平臺。其具備以下顯著優勢:
高精度大行程:實現三維空間的精確定位
高真空兼容:wan美適配掃描電鏡工作環境
模塊化設計:可根據實驗需求替換為光纖探針、納米鑷子、顯微注射器等多種功能模塊
易操作性:用戶友好的操作界面,提高實驗效率
這使得它能夠滿足納米材料在電學、光學、力學、熱電乃至生化特性等領域的多場耦合原位分析需求。


研究還進一步揭示了電子劑量與材料本征電阻對EBIC信號的調制作用。隨著掃描次數增加,表面碳污染導致碳納米管電阻升高,使EBIC信號逐漸衰減。同時,EBIC強度沿碳納米管軸向呈單調遞減趨勢,反映了電荷傳輸過程中的電阻梯度約束。

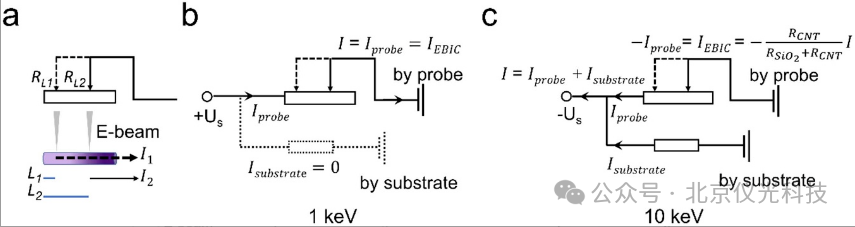

解釋碳納米管中EBIC信號行為的模型


這項研究不僅為低維半導體材料的EBIC表征提供了全新的物理視角,也為利用該技術評估金屬-納米材料接觸質量、篩選高性能場效應晶體管提供了非破壞性的檢測方案。這將對碳基電子器件的工藝優化和工程化應用產生重要推動作用。


澤攸科技SEM納米探針臺在這一突破性研究中的成功應用,彰顯了其在納米科學前沿研究中的關鍵價值。通過提供穩定、精確的納米級操控和電學連接能力,它幫助科學家"聽清"了來自碳納米管的最微弱"電學心跳",最終助力揭示了dian覆傳統的物理機制。
從基礎物理機制的突破,到未來碳基芯片的工程化制備,澤攸科技提供的可靠原位表征解決方案,正持續為科技創新提供堅實的技術支撐,驅動人類向更微小的世界不斷邁進。

研究中發揮關鍵作用的澤攸科技SEM納米探針臺
