在半導體器件的精密制造過程中，芯片粘合是決定產品可靠性與性能的關鍵一環。粘合劑層的質量直接影響到芯片的機械支撐、散熱效率乃至電學連接。如何對微米乃至納米級的粘合層進行無損、高效、精確的三維表征，是行業面臨的核心挑戰。如今，Sensofar S neox 3D光學輪廓儀憑借其非接觸、高分辨的超高速共聚焦測量技術，為半導體芯片粘合工藝的優化與質量保證提供了革命性的解決方案。

半導體芯片粘合：粘合劑的關鍵作用

在半導體制造中，芯片粘合是一個關鍵過程，其中單個半導體芯片（Die）被附著到封裝基板或引線框架上。這一過程不僅提供機械支撐，更是確保有效熱管理的核心環節。

Die附著主要有兩種方法：引線鍵合和倒裝芯片鍵合。無論采用哪種方法，通常都會使用專門的Die附著粘合劑來實現牢固的粘合。這些粘合劑確保了封裝結構的機械完整性，是散熱的關鍵因素，在某些應用中，也承擔著導電的功能。因此，選擇和應用合適的粘合劑，并確保其涂布均勻、無缺陷，對于最終半導體器件的長期可靠性與高性能表現至關重要。

行業挑戰：傳統檢測方式的局限

粘合劑層的質量控制，傳統上依賴接觸式測量或速度較慢的二維檢測方法。這些方法存在明顯局限：

Sensofar解決方案：超高速共聚焦3D光學輪廓儀

面對上述挑戰，Sensofar S neox 3D光學輪廓儀憑借其創新的技術優勢，為芯片粘合檢測提供了完mei答案。

核心技術：世界專li的超高速共聚焦算法

區別于傳統共聚焦技術的低速瓶頸，Sensofar采用的超高速共聚焦測量算法是一項獲得世界專li的技術。它將測量速度比傳統技術提升了3-5倍，使得在生產線上對芯片粘合質量進行100%在線或抽樣檢測變得高效可行，為全面質量控制與工藝優化奠定了堅實基礎。

核心優勢：

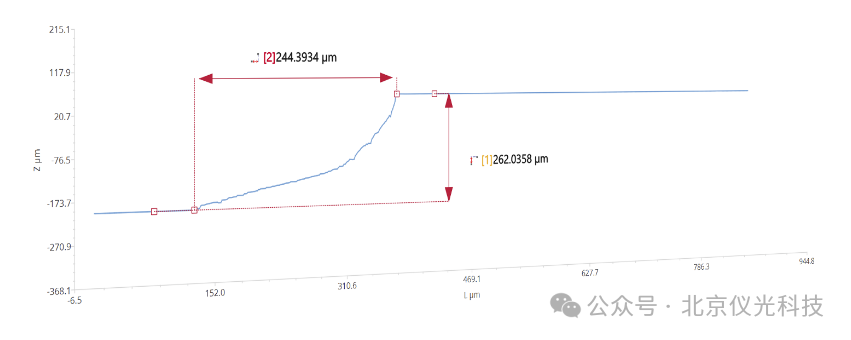

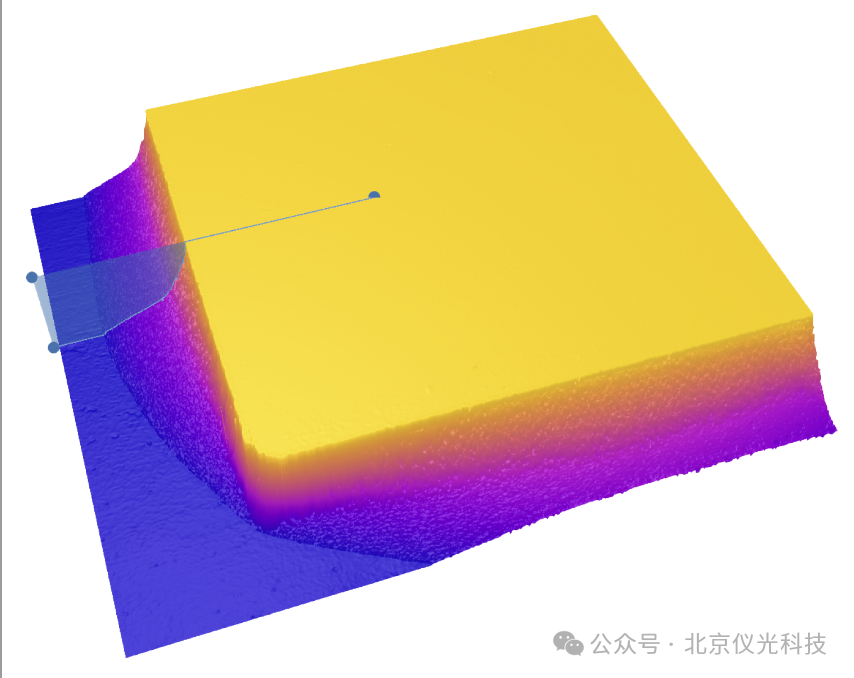

實際應用：精確表征，優化工藝

Sensofar S neox 3D光學輪廓儀在芯片粘合檢測中扮演著“工藝顯微鏡"和“質量裁判官"的雙重角色：

總結

在半導體制造邁向更小尺寸、更高集成度和更嚴苛可靠性的道路上，每一個工藝環節的精確控制都至關重要。Sensofar以其全qiu領 xian的超高速3D光學輪廓測量技術，為芯片粘合這一關鍵工序提供了無yu lun比的檢測方案。通過實現非接觸、高效率、高精度的三維無損檢測，Sensofar不僅幫助制造商確保每一顆芯片的粘合都牢固可靠、無缺陷，更通過提供精準的量化數據，持續驅動著粘合工藝的優化與進步，為提升最終半導體產品的良率與可靠性提供了堅實保障。
